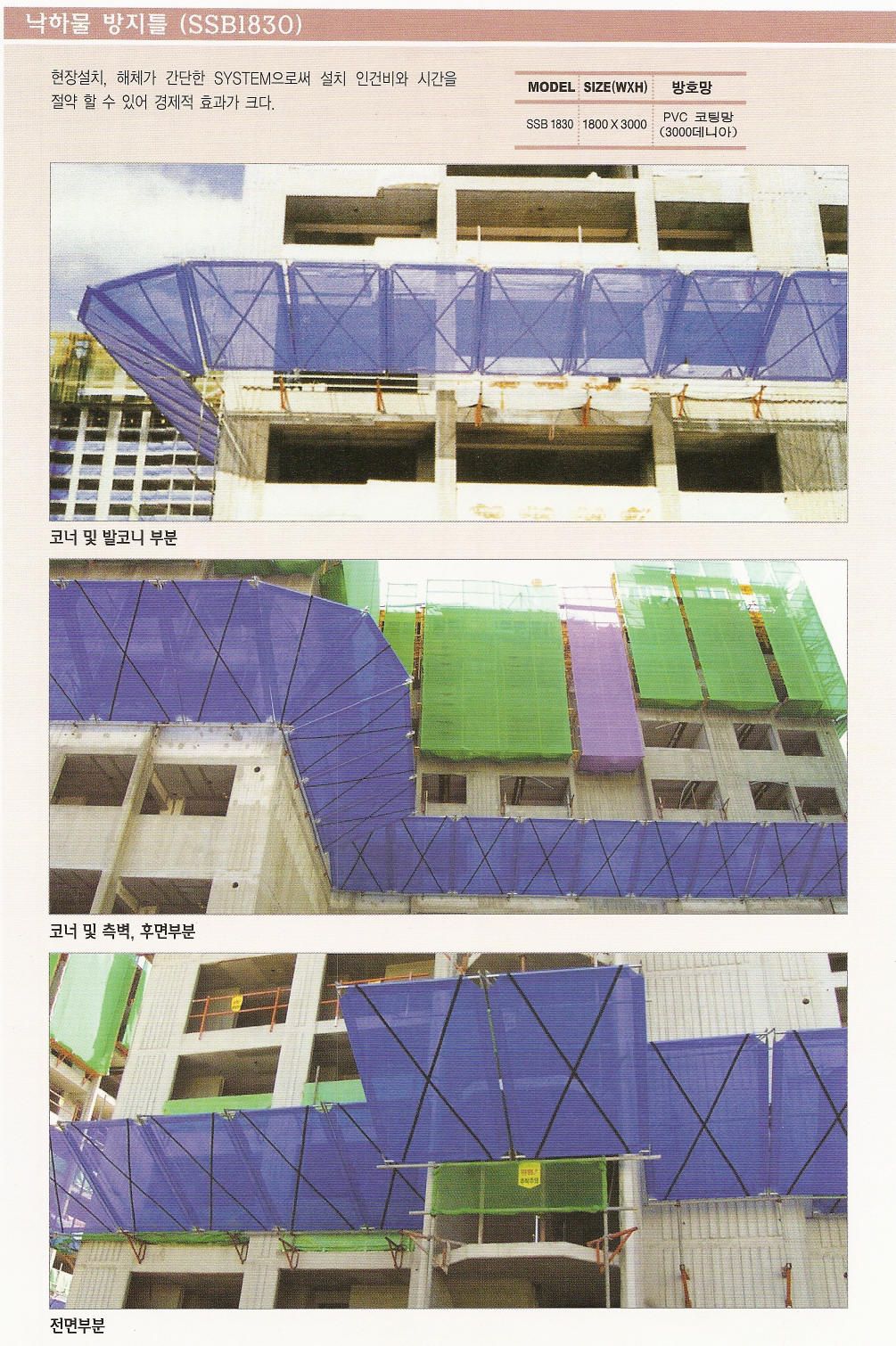

[3번]낙하물방호틀(PVC코팅망)

작성자

mrji

작성일

2007-06-26 06:11

조회

8313

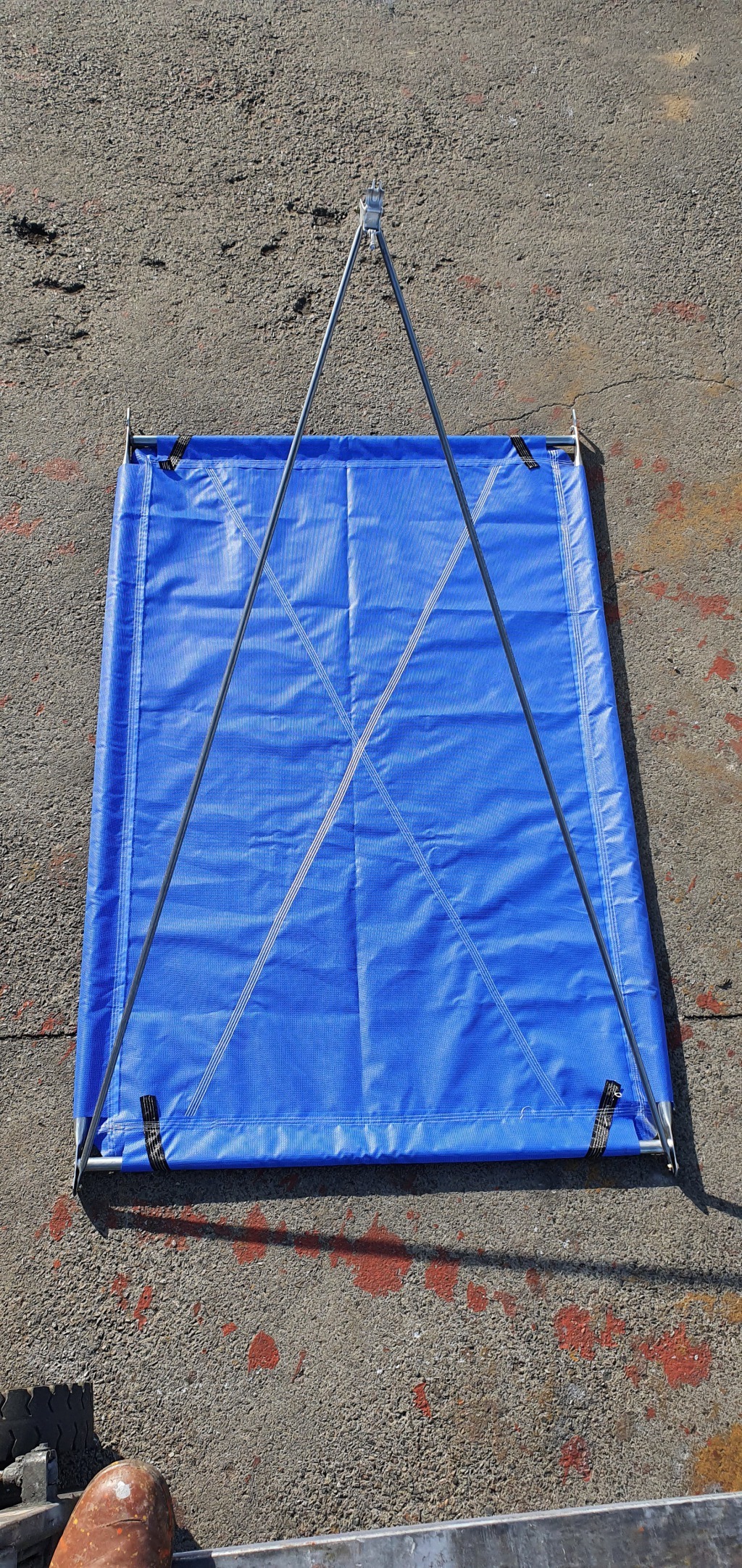

낙하물 방지틀 (1.8 x 3m ), 설치순서

- 부속품 (방호 선반, 쫄대 2ea, 상부 클램프,1ea)

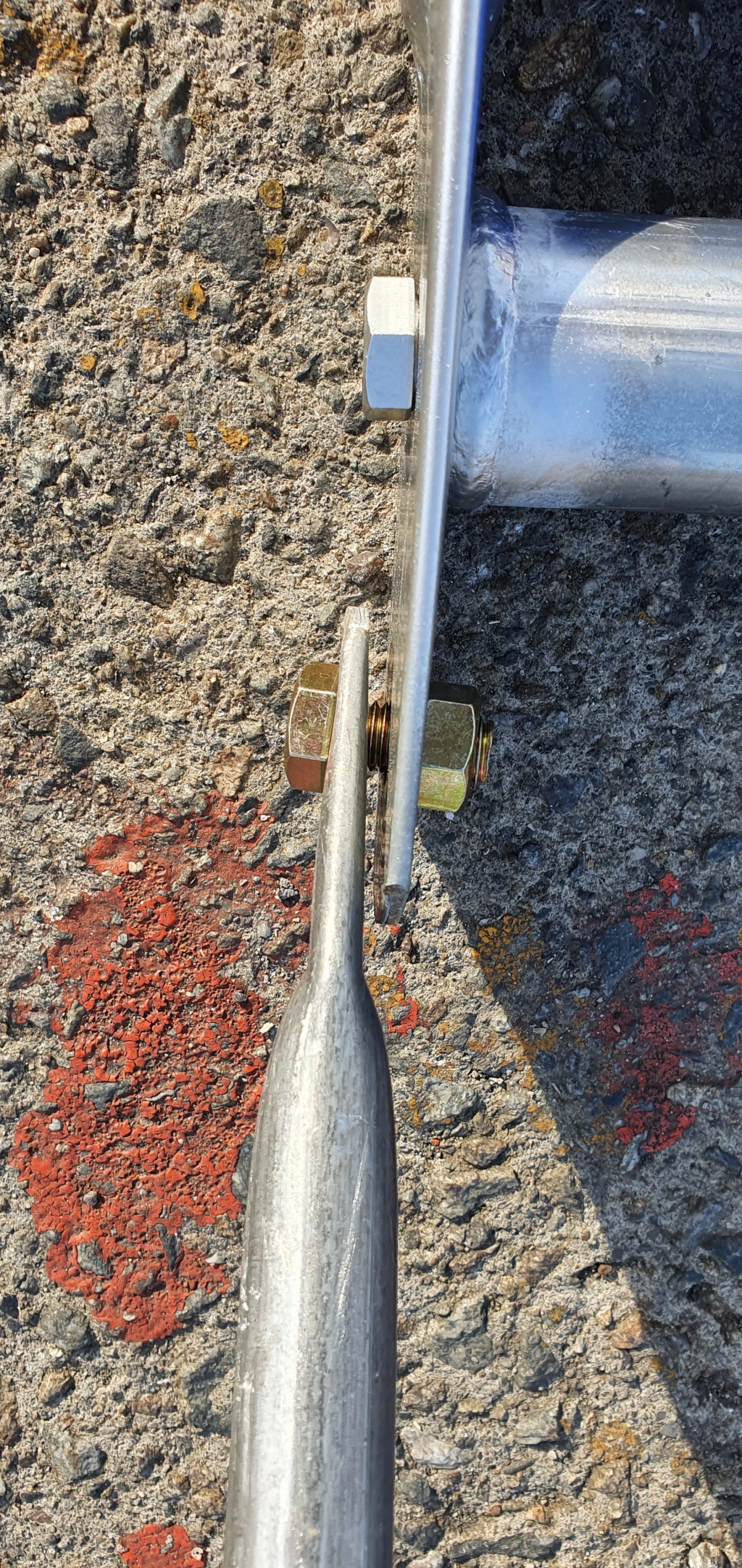

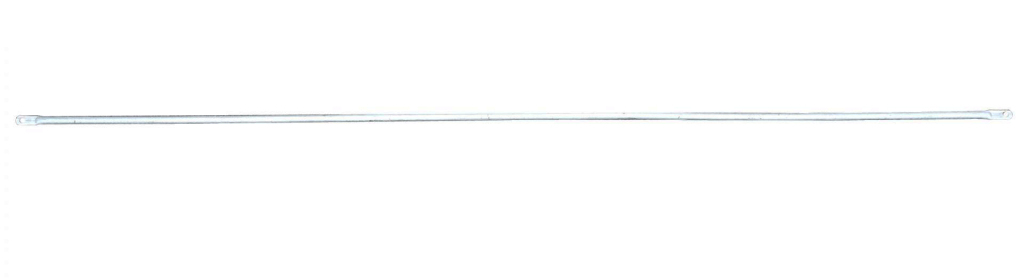

1. 방호선반 후렘 양끝홀에 쫄대 3m를 육각볼트로 (12 x 25mm) 체결한다.

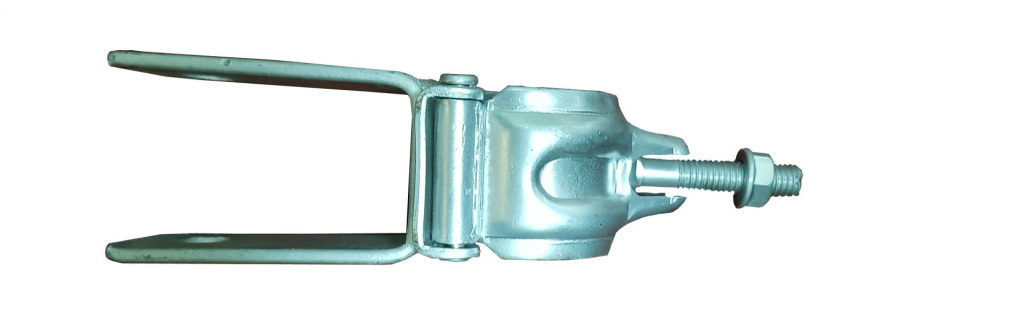

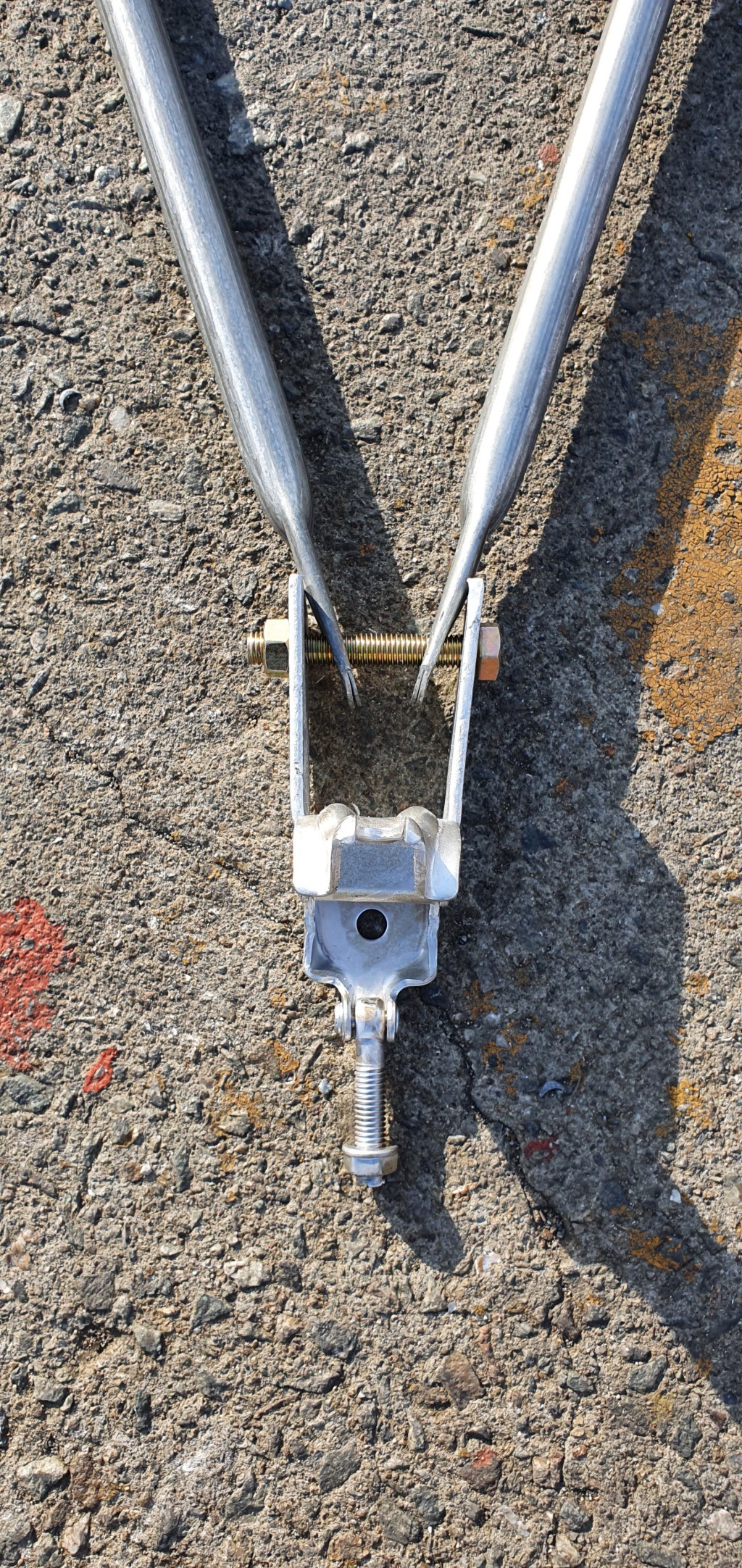

2. 방호선반 쫄대를 상부 클램부 내쪽에 끼우고 육각볼트 (12 x 80mm)를 볼트로 체결한다.


lg_v17663781781395_%E1%84%89%E1%85%A1%E1%86%BC%E1%84%87%E1%85%AE%E1%84%8F%E1%85%B3%E1%84%85%E1%85%A2%E1%86%B7%E1%84%91%E1%85%B3_%281%29.jpg

lg_v17663769744625_%E1%84%82%E1%85%A1%E1%86%A8%E1%84%92%E1%85%A1%E1%84%86%E1%85%AE%E1%86%AF_%E1%84%87%E1%85%A1%E1%86%BC%E1%84%8C%E1%85%B5%E1%84%90%E1%85%B3%E1%86%AF_%E1%84%89%E1%85%A5%E1%86%AF%E1%84%8E%E1%85%B5%E1%84%89%E1%85%AE%E1%86%AB%E1%84%89%E1%85%A5_1.jpeg

lg_v17663769782031_%E1%84%82%E1%85%A1%E1%86%A8%E1%84%92%E1%85%A1%E1%84%86%E1%85%AE%E1%86%AF_%E1%84%87%E1%85%A1%E1%86%BC%E1%84%8C%E1%85%B5%E1%84%90%E1%85%B3%E1%86%AF_%E1%84%89%E1%85%A5%E1%86%AF%E1%84%8E%E1%85%B5%E1%84%89%E1%85%AE%E1%86%AB%E1%84%89%E1%85%A5_2.jpeg

lg_v17663769815603_%E1%84%82%E1%85%A1%E1%86%A8%E1%84%92%E1%85%A1%E1%84%86%E1%85%AE%E1%86%AF_%E1%84%87%E1%85%A1%E1%86%BC%E1%84%8C%E1%85%B5%E1%84%90%E1%85%B3%E1%86%AF_%E1%84%89%E1%85%A5%E1%86%AF%E1%84%8E%E1%85%B5%E1%84%89%E1%85%AE%E1%86%AB%E1%84%89%E1%85%A5_3.jpeg
